Ich stelle hier die Schaltung vor, da es sich um eine extrem einfach und preiswert zu realisierende Uhrenschaltung handelt, die universell eingesetzt werden kann.

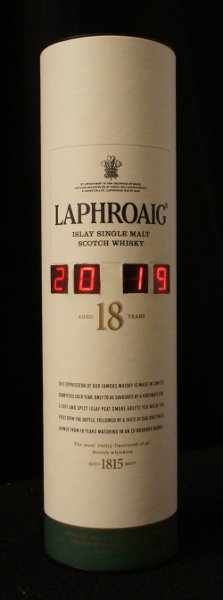

Man muss sie nicht in eine Whisky Schachtel packen ...
Technisch gesehen handelt es sich um eine Synchronuhr, also um eine Uhr, die ihren Takt von der Netzfrequenz bezieht.
Die Frequenz des Stromnetzes wird in Europa im Mittel sehr genau eingehalten, was sie als Taktquelle für eine recht genau gehende Uhr qualifiziert.
Als Referenz dienen die Atomuhren der PTB in Braunschweig.
Steht kein AC Netzteil zur Verfügung, kann die Uhr auch als Quarzuhr aufgebaut werden.
Die Taktversorgung des Controllers muß duch einen Quarz erfolgen.
In der Schaltung sollte dann aber unbedingt ein Trimmkondensator vorgesehen werden, um den Quarz auf möglichst hohe Genauigkeit zu trimmen.

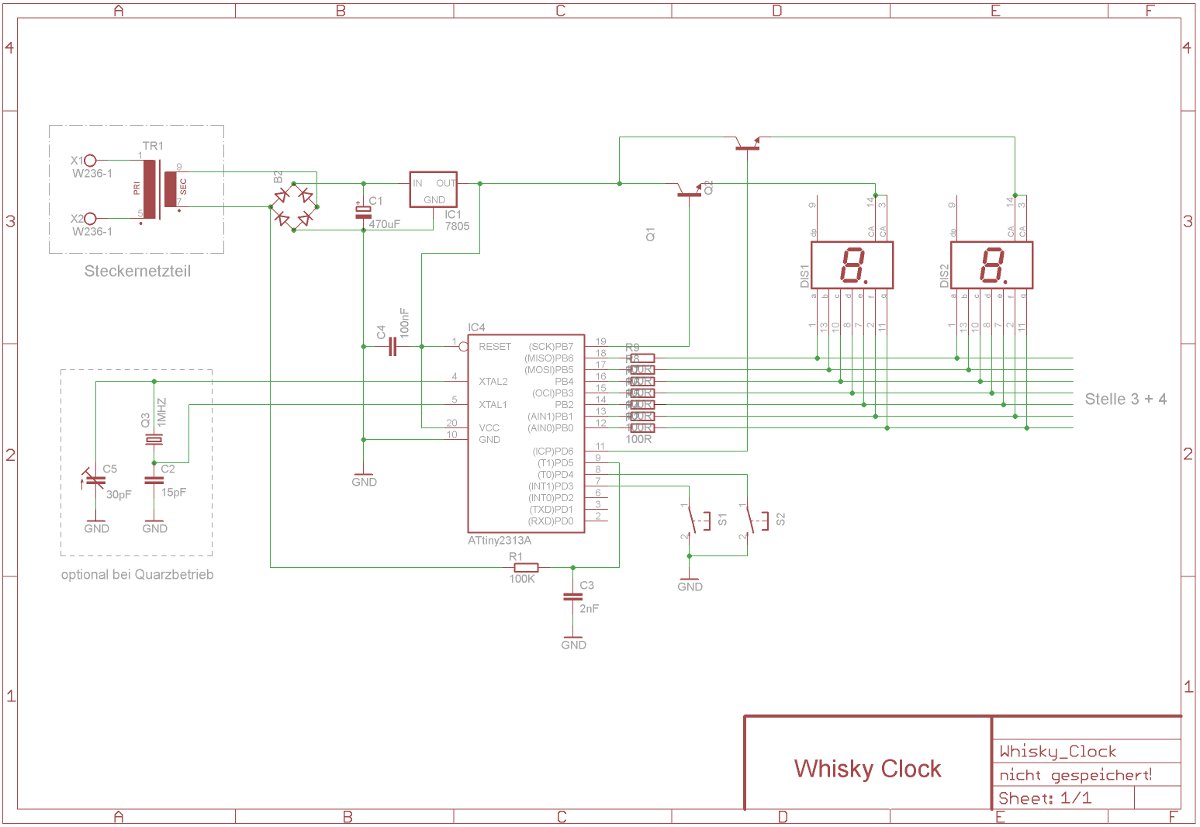

(Siehe Schaltplan)
Das Herz der Uhr ist der extrem preiswerte Microcontroller ATtiny2313A, der die Siebensegmentanzeigen im Multiplex Betrieb ansteuert.

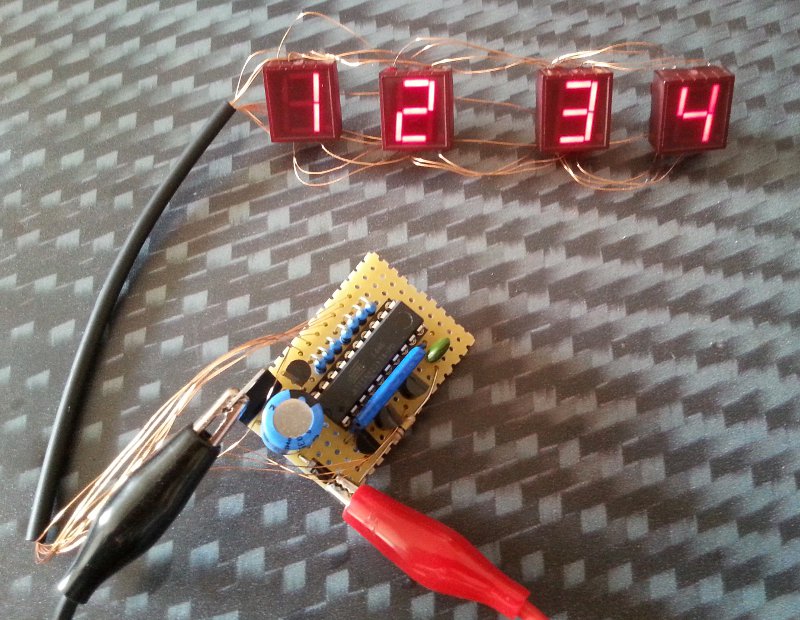

Die Schaltung ist sehr übersichtlich:
 |
Die Schaltung wird aus einem 9V AC Steckernetzteil versorgt.
Die 50 Hz Netzfrequenz wird vor dem Gleichrichter abgegriffen und über einen 100K Widerstand dem Timer1 des Microcontrollers zugeführt. Zum Stellen der Uhr sind zwei Taster (+ Minuten / + Stunden) vorgesehen.
|
Das Bascom Basic Programm bietet sicherlich Luft für Optimierungen, funktioniert aber. whisky_clock.bas
Das Programm besteht aus drei Zählern (Stunden, Minuten, Sekunden), deren Werte zunächst in einen String umgewandelt werden, um sie besser verarbeiten zu können.
Der String wird zerlegt und damit die Anzeigen angesteuert.
Die Timer1 des Controllers läuft im Zähler Betrieb und erzeugt nach 50 Takten einen Interrupt.
In dem Interruptprogramm wird der Sekundenzähler um eins erhöht, der überträgt nach 59 Sekunden in den Minutenzähler und so weiter...
