Vintage Displays - Projektionsanzeigen

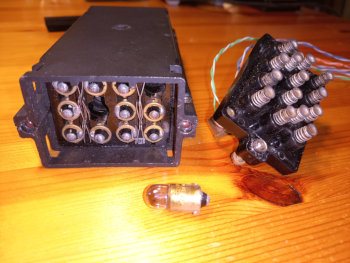

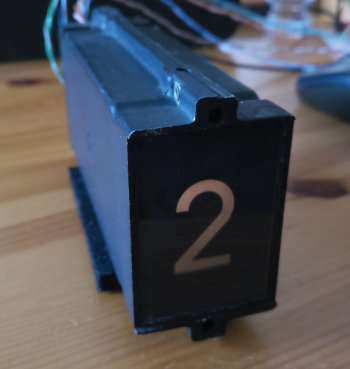

Projektionsanzeige Ziffernhöhe: 25mm	In geöffnetem Zustand. Daten der Lämpchen: 5V / 2W Sockel: BA7s

Hierbei handelt es sich um eine weiteren Anzeigentyp, der mit herkömmlichen Glühlämpchen arbeitet.
Die Module enthalten für jede anzuzeigende Ziffer oder Symbol ein kleines Glühlämpchen mit passender Optik, die einem Diaprojektor ähnelt.
Je nachdem welches Glühlämpchen eingeschaltet wird, wird das zugeordnete Symbol auf die Mattscheibe projiziert.
Sie müssen relativ hell sein, damit das Symbol bei normaler Raumbeleuchtung gut zu erkennen ist.
In der Regel sind die Lämpchen einfach austauschbar, aber leider als Ersatzteil inzwischen schlecht zu beschaffen.
Alternativ könnte man versuchen, die Displays mit passenden hellen LED's zu bestücken.

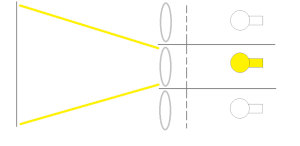

Vereinfachte Schematische Darstellung:

(Klick zum vergrößern!)
