Vintage Displays - Lichtleiteranzeige oder Edge-Lit-Display

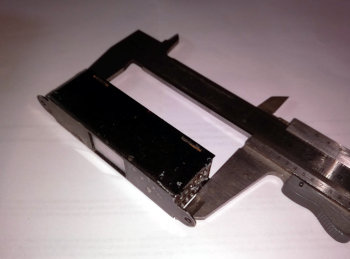

Edge-Lit Display aus einem alten Tischrechner. Ziffernhöhe: 15mm Das ganze Modul ist 70mm hoch.

Hierbei handelt es sich um eine weiteren Anzeigentyp, der mit herkömmlichen Glühlämpchen arbeitet.
Über winzige Glühlämpchen wird von der Kante aus Licht in ein Kunststoff oder Glasplättchen eingeleitet.
In das Plättchen ist eine Ziffer oder ein Symbol eingeätzt oder gefräst.
An dieser Störung tritt das Licht aus dem Glas aus und die Ziffer scheint im Raum zu schweben.
Das Modul oben dürfte aus einem alten Tischrechner (Canon Canola 161) stammen.
Das Gehäuse ist gebördelt und lässt nicht ohne Gewalt öffnen.
Ein Tausch der winzigen Glühlämpchen war bei diesem Modell offenbar nicht vorgesehen.

Über die Lebensdauer der Module habe ich nichts erfahren können.
Vermutlich war das aber ein Grund, warum sich die Anzeigen nicht durchgesetzt haben.
In dem Canon Canola 161 Rechner sind 176 Lämpchen verbaut!
In anderen Rechnern dieser zeit wurden NIXIE Anzeigen verwendet, die vermutlich einfach langlebiger waren.
Den Nachteil der nötigen Hochspannung hat man offenbar in kauf genommen.

Hier hat jemand so ein Modul geöffnet: oldcalculatormuseum.com

Dieser Anzeigentyp ist inzwischen sehr selten und gesucht.

Eine gewisse Berühmtheit erlangten die Anzeigen in dem James Bond Klassiker "Goldfinger" als Countdownzähler von Goldfingers Bombe:

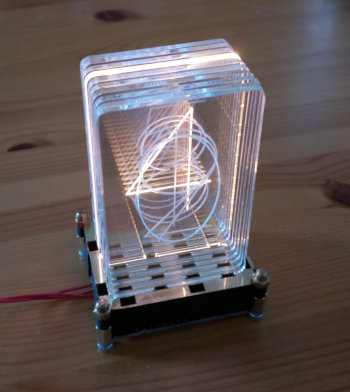

Inzwischen gibt es eine moderne Variante der Anzeigen als LED Gadget!
Hier kann man das Funktionsprinzip gut erkennen.
Unter jedem Plexiglas Scheibchen sitzen zwei WS2812 RGB LEDs, die sich seriell ansteuern lassen.

(Klick zum vergrößern!)
