Die Idee zu der Uhr stammt von der sich inzwischen auch in meinem Besitz befindlichen Ungarischen Nixie Uhr.
Ich hatte in meinem Bestand noch einige Restbestände an IN-12 Nixies mit passender Fassung herumliegen.
Weiterhin wollte ich meine zu einem Lasercutter erweiterte CNC Fräse testen und habe ein geeignetes Projekt gesucht.
Die Uhr besteht aus zwei IN-12 Nixie Röhren für die Minutenanzeige und zwölf Neopixel LEDs für die Stunden.
Das Ziffernblatt besteht aus drei aufeinandergeleimten 4mm Sperrholzplatten:
Um die römischen Ziffern auszuschneiden waren einige Versuche nötig, damit das Holz zwar geschnitten, aber das umliegende Material nicht verbrannt wird!
Auch die Ausschnitte der anderen Ebenen wurden mit dem Lasercutter vorgenommen.
Der Lasercutter ist zur Bearbeitung der Sperrholzplatten ideal, da im Gegensatz zu anderen Bearbeitungsmethoden präzise Schnitte zulässt.
Einzig der Gestank ist enorm.

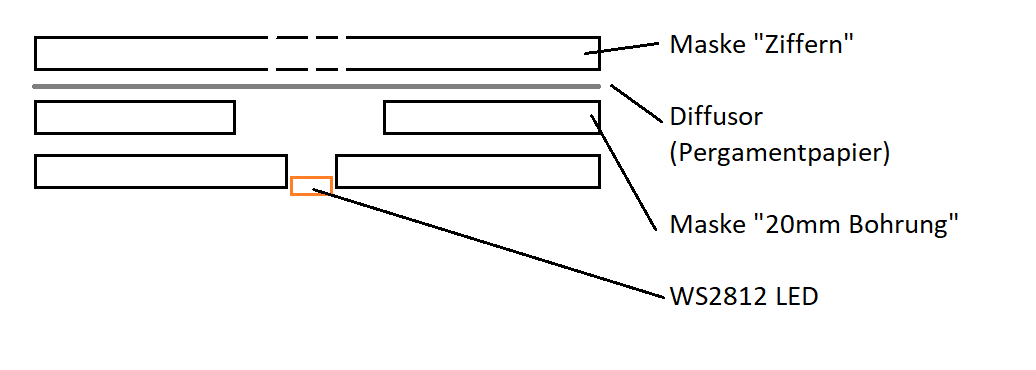

Der mechanische Aufbau des "Ziffernblattes":

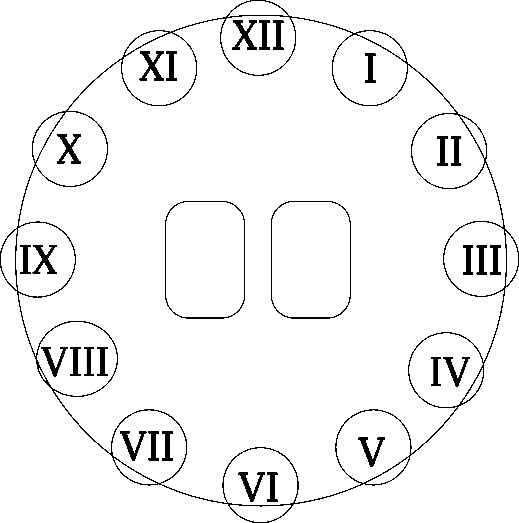

Die Vektorzeichnung des Ziffernblatts kann hier heruntergeladen werden: Download
Die Uhr kann als Synchronuhr aufgebaut werden oder auch als Quarzuhr.
Da ich jede Menge 9V AC Steckernetzteile besitze ist es eine Synchronuhr geworden.
Nach dem Einschalten leuchten alle LEDs in blau und die Nixies zeigen "00" an bis die Uhr gestellt wurde.
Wenn die Uhr gestellt wurde, leuchtet die LED für die aktuelle Stunde in einer Glühlampe ähnlichen Farbe.
Das Stellen der Uhr erfolgt über zwei Taster für Stunden und Minuten.
Die Elektronik:
Die Nixie Röhren werden von zwei SN74141 BCD zu Dezimal Decodern angesteuert.
Die RGB / Neopixel LEDs sind einzelne Abschnitte eines RGB Streifens, die mit Heißkleber hinter die letzte Sperrholzplatte geklebt wurden.
Die Hochspannung für die Röhren kommt von der bewährten NE555 Step up Konverter Schaltung.
Die Ablaufsteuerung übernimmt ein ATtiny2313a Mikrocontroller.
Die Software:
Der Timer1 des Mikrocontrollers wird benutzt um einen Sekundenimpuls zu erzeugen.
In dem zugehörigen Interruptprogramm werden die Minuten und Stunden errechnet.
Die Minuten werden in BCD Werte umgewandelt und damit die SN74141 Bausteine angesteuert.
Mit den "Rainbow" Befehlen von Bascom werden die 12 RGB LEDs der Uhrzeit entsprechend angesteuert.
Weitere Informationen können den Kommentaren im Programmcode entnommen werden: Download.

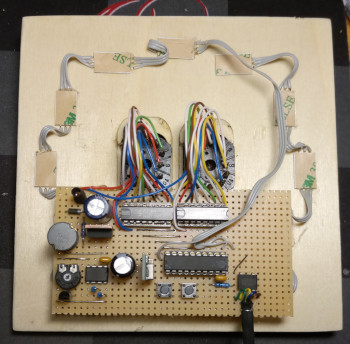

Die Rückseite mit der Technik:

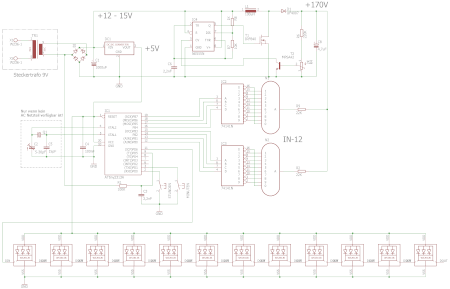

Zum Schluss noch der Schaltplan: (Klick für PDF!)
Zum Schluss noch ein Hinweis:
Die Nixie Röhren benötigen eine relativ hohe Spannung von 170V damit sie funktionieren.
Der DC/DC Wandler ist zwar sehr schwach, aber für einen ordentlichen Stromschlag reicht das!
Entsprechende Maßnahmen gegen versehentliches Berühren müssen getroffen werden!
Der Nachbau der Schaltung geschieht auf eigenes Risiko!
